塑料薄膜到處可見，例如日常見到的薄膜包裝。對于塑料薄膜似乎我們的印象只是一些感性的認識，見到自然認識，但似乎又不那么了解。這里小編整理篇文章扒一扒塑料薄膜。
何為塑料薄膜？
薄膜就是薄膜，如果要一個定義，似乎沒那么必要。但塑料薄膜是有定義的，指以高分子合成材料主為要原料，與其他輔助材料按一定比例均勻混合后，在塑料成型機械設(shè)備上成型為有一定厚度（厚度為0.01－0.25mm）、寬度和無限長度的、表面平整、光滑而柔軟的塑料制品。
塑料薄膜分類
日常生活中會發(fā)現(xiàn)塑料薄膜是不同的，例如塑料袋，有些透明柔軟，有些硬挺；保鮮膜和塑料袋不一樣。其實，這是因為塑料薄膜種類眾多的原因，各類薄膜用途各不相同。
塑料薄膜的品種分類沒有統(tǒng)一的規(guī)定。通常習(xí)慣的分類方式有：
（1）按塑料薄膜成型用原料分類：有聚乙烯薄膜、聚丙烯薄膜、聚氯乙烯薄膜和聚酯薄膜等。
（2）按塑料薄膜用途分類：有農(nóng)用薄膜（這里根據(jù)農(nóng)膜的具體用途又可分為地膜和大棚膜）；包裝薄膜（包裝膜按其具體用途又可分為食品包裝膜和各種工業(yè)制品用包裝膜等）及用于特殊環(huán)境、具有特殊用途的透氣薄膜，水溶薄膜及具有壓電性能的薄膜等。
（3）按塑料薄膜的成型方法分類：有擠出塑化、然后吹塑成型的薄膜，稱為吹塑薄膜；經(jīng)擠出塑化，然后熔融料從模具口流延成型的薄膜，稱為流延薄膜；在壓延機上有幾根輥筒輾壓塑化原料制成的薄膜，稱為壓延薄膜。
通常以塑料薄膜的原料分類較多，這里列舉一些常用的薄膜及簡稱：
| 薄膜簡稱 |
薄膜名稱 |
| PE |
聚乙烯吹脹的塑料薄膜 |
| CPE |
聚乙烯未拉伸的流延塑料薄膜 |
| PP |
聚丙烯吹脹的塑料薄膜 |
| CPP |
聚丙烯未拉伸的流延塑料薄膜 |
| OPP |
聚丙烯單項拉伸的塑料薄膜 |
| BOPP |
聚丙烯雙向拉伸的塑料薄膜 |
| ZBOPP |
聚丙烯雙向拉伸的珠光塑料薄膜 |
| XBOPP |
聚丙烯雙向拉伸的消光塑料薄膜 |
| BOPET |
聚酯雙向拉伸的塑料薄膜 |
| PA |
尼龍吹脹或者共擠的塑料薄膜 |
| BOPA |
尼龍雙向拉伸的塑料薄膜 |
| KBOPA |
涂敷聚偏二氯乙烯高阻隔的尼龍雙向拉伸塑料薄膜 |
| PVC |
聚氯乙烯薄膜或PVC熱收縮塑料薄膜 |
| OPVC |
聚氯乙烯單向拉伸扭結(jié)薄膜或撕裂薄膜 |
| PVA |
聚乙烯醇塑料薄膜 |
| PVDC |
聚偏二氯乙烯高阻隔的塑料薄膜 |
| PT |
玻璃紙塑料薄膜 |
| EVA |
醋酸乙烯塑料薄膜 |
| DAl |
真空蒸渡鋁塑料薄膜 |
可能看到這些縮寫簡稱會沒有直觀的了解，下面針對幾個常用塑料薄膜實例介紹：
PVA涂布高阻隔薄膜
涂布高阻隔薄膜是將添加了納米無機物的PVA涂布于聚乙烯薄膜后經(jīng)塑料薄膜性價比印刷、復(fù)合而成，在不大幅度提高成本的前提下，其阻隔性能不僅明顯優(yōu)于EVOH五層共擠薄膜，而且包裝成本也大幅度下降，這不僅能確保被包裝物對無菌包裝所有的質(zhì)量要求，而且大幅度降低了食品加工企業(yè)無菌包裝的成本，可用于包裝飲料、果汁、牛奶、醬油醋等。

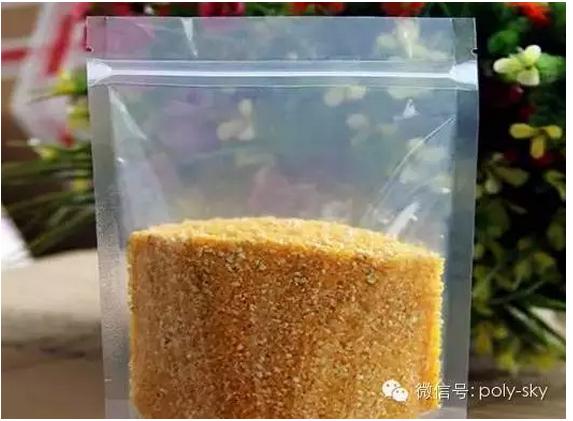

流延聚丙烯薄膜（CPP）
流延聚丙烯薄膜是采用流延工藝生產(chǎn)的聚丙烯薄膜，又可分為普通CPP和蒸煮級CPP兩種，透明度極好，厚度均勻，且縱橫向的性能均勻，一般用做復(fù)合薄膜的內(nèi)層材料。普通CPP 薄膜的厚度一般在25～50μm 之間，與OPP復(fù)合后透明度較好，表面光亮，手感堅挺，一般的禮品包裝袋都采用此種材料。這種薄膜還具有良好的熱封性。蒸煮級CPP 薄膜的厚度一般在60～80 μ m 之間，能耐121℃、30 min的高溫蒸煮，耐油性、氣密性較好，且熱封強度較高，一般的肉類包裝內(nèi)層均采用蒸煮級的CPP薄膜。
雙向拉伸聚丙烯薄膜（BOPP）
上圖一定很熟悉，包裝膠帶，為BOPP薄膜材料。雙向拉伸聚丙烯薄膜是由聚丙烯顆粒經(jīng)共擠形成片材后，再經(jīng)縱橫兩個方向的拉伸而制得的。由于拉伸分子定向，所以這種薄膜的物理穩(wěn)定性、機械強度、氣密性較好，透明度和光澤度較高，堅韌耐磨，是目前應(yīng)用最廣泛的印刷薄膜，一般使用厚度為20～40 μ m ，應(yīng)用最廣泛的為20 μ m .雙向拉伸聚丙烯薄膜主要缺點是熱封性差，所以一般用做復(fù)合薄膜的外層薄膜，如與聚乙烯薄膜復(fù)合后防潮性、透明性、強度、挺度和印刷性均較理想，適用于盛裝干燥食品。

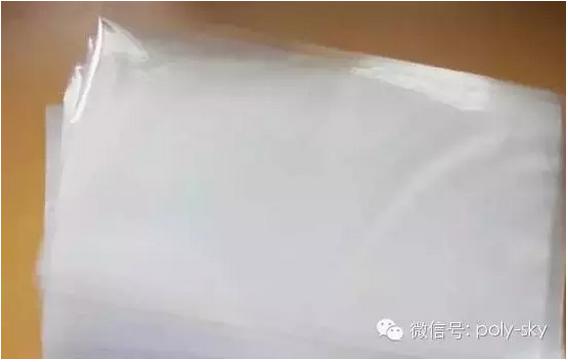

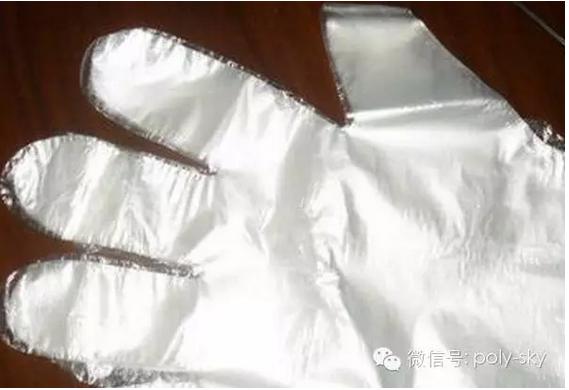

低密度聚乙烯薄膜（LDPE）
低密度聚乙烯薄膜一般采用吹塑和流延兩種工藝制成。流延聚乙烯薄膜的厚度均勻，但由于價格較高，成本較低，所以應(yīng)用最為廣泛。低密度聚乙烯薄膜是一種半透明、有光澤、質(zhì)地較柔軟的薄膜，具有優(yōu)良的化學(xué)穩(wěn)定性、熱封性、耐水性和防潮性，耐冷凍，可水煮。其主要缺點是對氧氣的阻隔性較差，常用于復(fù)合軟包裝材料的內(nèi)層薄膜，而且也是目前應(yīng)用最廣泛、用量最大的一種塑料包裝薄膜，約占塑料包裝薄膜耗用量的40%以上。由于聚乙烯分子中不含極性基團，且結(jié)晶度高，表面自由能低，因此，該薄膜的印刷性能較差，對油墨和膠黏劑的附著力差，所以在印刷和復(fù)合前需要進行表面處理。
聚酯薄膜（PET）
聚酯薄膜是以聚對苯二甲酸乙二醇酯為原料，采用擠出法制成厚片，再經(jīng)雙向拉伸制成的薄膜材料。它是一種無色透明、有光澤的薄膜，機械性能優(yōu)良，剛性、硬度及韌性高，耐穿刺，耐摩擦，耐高溫和低溫，耐化學(xué)藥品性、耐油性、氣密性和保香性良好，是常用的阻透性復(fù)合薄膜基材之一。但聚酯薄膜的價格較高，一般厚度為12 μm，常用做蒸煮包裝的外層材料，印刷性較好。

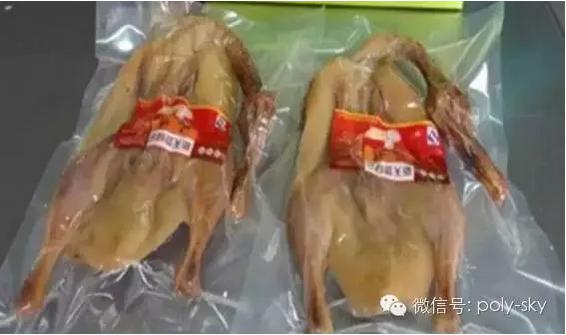

尼龍薄膜（PA）
尼龍薄膜是一種非常堅韌的薄膜，透明性好，并具有良好的光澤，抗張強度、拉伸強度較高，還具有較好的耐熱性、耐寒性、耐油性和耐有機溶劑性，耐磨性、耐穿刺性優(yōu)良，且比較柔軟，阻氧性優(yōu)良，但對水蒸氣的阻隔性較差，吸潮、透濕性較大，熱封性較差，適于包裝硬性物品，例如油膩性食品、肉制品、油炸食品、真空包裝食品、蒸煮食品等。

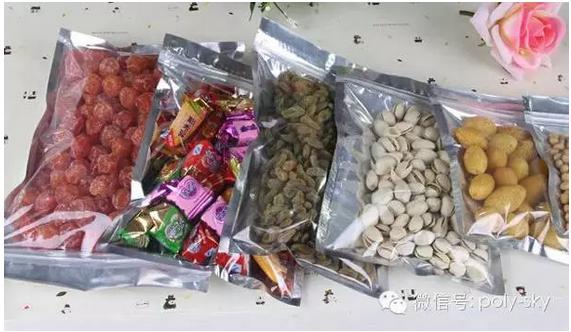

鍍鋁薄膜
目前應(yīng)用最多的鍍鋁薄膜主要有聚酯鍍鋁膜（VMPET）和CPP 鍍鋁膜（VMCPP）。鍍鋁膜既有塑料薄膜的特性，又具有金屬的特性。薄膜表面鍍鋁的作用是遮光、防紫外線照射，既延長了內(nèi)容物的保質(zhì)期，又提高了薄膜的亮度，從一定程度上代替了鋁箔，也具有價廉、美觀及較好的阻隔性能，因此，鍍鋁膜在復(fù)合包裝中的應(yīng)用十分廣泛。
常用塑料薄膜各有優(yōu)缺點，列個簡單表格做個說明，如下：
| 薄膜 |
優(yōu)勢 |
劣勢 |
工藝 |
| BOPP |
高透明和光澤度；優(yōu)異的油墨和涂層附著力；優(yōu)異的水蒸汽和油脂阻隔性；低靜電性 |
熱封性差 |
雙向拉伸 |
| CPP |
熱封性好；可作為復(fù)合材料基膜；抗撕裂程度強；抗蒸煮性好 |
低溫情況下容易變脆 |
流延 |
| BOPET |
拉伸強度大；抗靜電性好；透明度好；剛性、硬度、韌性高；耐高低溫；耐化學(xué)藥品性；氣密性和保香性良好 |
熱封性差；收縮性小 |
雙向拉伸 |
| BOPA |
好的耐破裂；耐沖擊性；其拉伸強度及抗穿刺性突出；柔韌性優(yōu)良；耐溫范圍廣；對油脂和氣體的阻透性強 |
易吸水；穩(wěn)定性較差 |
雙向拉伸 |
| PE |
防潮性，透濕性??；PE膜的透氣性較大，且隨密度的增加，其透氣性是下降的；低密度聚乙烯薄膜透明度與熱封性好；能防水、防潮；高密度聚乙烯薄膜的耐熱性、機械強度比低密度聚乙烯薄膜好 |
挺度欠佳；抗張強度低，拉伸伸長率大，容易皺；受熱較容易變形，套色困難；密度越高透明度越差；抗撕裂性差；阻隔性較小 |
吹塑、拉伸、流延、低發(fā)泡 |
料薄膜品種繁多，且各有所長，正因如此薄膜家族能量不斷增強，在農(nóng)業(yè)、日用品行業(yè)、藥品行業(yè)、建筑行業(yè)等使用已較為普遍，高端領(lǐng)域如水處理、太陽能發(fā)電、電池隔膜、防彈玻璃等制造方面也均占有一席之地。
塑料薄膜成型方法
塑料薄膜成型方法有很多，其中流延、擠出、吹塑這三種工藝較為常見。流延法產(chǎn)膜是通過熔體流涎驟冷生產(chǎn)的一種無拉伸、非定向的平擠薄膜。不存在明顯的取向結(jié)構(gòu)。擠出法產(chǎn)膜常見的有單向拉伸和雙向拉伸法，其中雙向拉伸為近幾年頗為關(guān)注的生產(chǎn)方法。雙向拉伸技術(shù)基本原理為高聚物原料先通過擠出機被加熱熔融擠出成厚片，再在玻璃化溫度以上熔點以下的適當(dāng)溫度范圍內(nèi)，通過拉伸機先后沿縱向和橫向進行一定倍數(shù)的拉伸，使分子鏈在平行于薄膜的平面上進行取向而有序的排列，然后在拉緊狀態(tài)下進行熱定型，使取向的大分子結(jié)構(gòu)固定，最后經(jīng)冷卻及后續(xù)處理成膜。吹塑法產(chǎn)膜通常是擠出吹塑法制造，物料塑化擠出，形成管坯吹脹成型，再冷卻、牽引、卷取。吹塑膜是有取向的。吹塑成膜工藝簡單，最常用的成膜工藝。
塑料薄膜的成型方法不同，制備出來的薄膜性能也不同的，例如薄膜導(dǎo)電性；拉伸薄膜與未拉伸薄膜相比阻隔性能提高，對氣體等滲透性降低，光學(xué)性能、透明度和表面光澤度提高，尺寸溫度性好，厚度均勻性能好。
細心的朋友會發(fā)現(xiàn)一個問題，為什么同原料的薄膜有好幾種呢，例如CPP、BOPP和普通PP膜？這主要是成型方法不同得到的薄膜性能有差異，應(yīng)用也不同。這里就CPP、BOPP、普通PP膜三者進行對比，也從另一方面說明成型工藝的重要性。
CPP，流延PP薄膜，產(chǎn)品具有透明、柔軟、阻隔性和機械適應(yīng)性好，耐高溫蒸煮（蒸煮溫度在120℃以上）低溫?zé)岱猓岱鉁囟刃∮?25℃）等特點。主要用作食品、糖果、土特產(chǎn)、熟食品（可適用于殺菌包裝）、冷凍制品、調(diào)味品、湯料等復(fù)合包裝的內(nèi)層基材，可延長食品保質(zhì)期，增加美觀度。還可用于文具產(chǎn)品表層、隔層，也可以做輔助薄膜，如照片及收藏品的活頁、標(biāo)簽等。BOPP，雙向拉伸PP薄膜，具有優(yōu)異的印刷性能，能與紙、PET及其他基材復(fù)合，具有高清晰度和光澤度、優(yōu)異的吸墨和涂層粘附力、高拉伸強度、優(yōu)異的油脂阻隔性能、低靜電特性等。在印刷復(fù)合領(lǐng)域應(yīng)用較廣，同時在煙草等方面作為包裝材料。普通PP膜，吹塑成型，工藝簡單，成本低，但光學(xué)性能略低于CPP和BOPP。主要用于點心、面包、紡織品、文件夾、唱片套、運動鞋等的外包裝。其中BOPP與CPP復(fù)合性能提高，應(yīng)用更廣，復(fù)合后具有防潮性、透明性、挺括性，可用于干性食品如花生米、快餐食品、巧克力、糕點類等的包裝。
塑料薄膜應(yīng)用
塑料薄膜應(yīng)用很廣泛，相信都能理解。前文的介紹中也闡述了一些應(yīng)用。這里制作個簡單介紹：農(nóng)業(yè)生產(chǎn)中用來作地膜、大棚膜和各種農(nóng)產(chǎn)品的包裝；工業(yè)生產(chǎn)中用來作各種工業(yè)制品（機械零件、儀器儀表，家用電器等）的包裝；人們?nèi)粘Ｉ钪杏米鞣b和食品的包裝及防雨用具、玩具和裝飾品等；還有各種材料（木材、鋼材、紙等）表面用復(fù)合薄膜及具有特殊功能用途的透氣膜、水溶膜、絕緣膜、壓電薄膜和防輻射薄膜等。
